Erittäin puhdas kupariopas: arvot, tuotantomenetelmät, sovellukset ja ostovinkit
Ostopäällikkö vertasi äskettäin kahta 4N-kuparin hintaa ja huomasi, että yksi toimittaja veloitti lähes puolet toisesta hinnasta. Molemmat materiaalit olivat metallipuhtaudeltaan 99,99 % kuparia, mutta halvempi erä oli sulatettu uudelleen tavanomaisesta valssatusta kalustosta kontrolloimattomassa ilmakehässä, kun taas toinen oli tyhjiösulatettu valvotulla valulla. Paperilla arvosanat olivat samat. Sputterointikammiossa tai tyhjiöjuottouunissa käyttäytyminen ei ollut sama.
Erittäin puhdas kupari ei ole yksittäinen tuote. Se on joukko mitattavia määrityksiä: metallin puhtaus, happipitoisuus, epäpuhtausrajat ja prosessihistoria. Nämä parametrit määräävät, toimiiko kupari puolijohdepinnoituksessa, radiotaajuuskomponenteissa, litteissä näytöissä vai suurvirtaliittimissä. Niiden yhdistämisen ymmärtäminen auttaa sinua ostamaan oikean laadun, testaamaan oikeat ominaisuudet ja välttämään epäonnistuneen erän.
Useimmat hankintavirheet johtuvat puhtauden käsittelemisestä yhtenä numerona. Tehdastodistus, jossa sanotaan, että 99,99 % kuparia on vain lähtökohta. Seuraavat kysymykset ovat tärkeämpiä: Miten kupari sulatettiin? Mikä on happitaso? Onko raerakenne riittävän yhtenäinen prosessillesi? Tässä oppaassa käydään läpi nämä kysymykset samassa järjestyksessä kuin laatuinsinöörin tulee kysyä heiltä.
Mikä lasketaan erittäin puhtaaksi kupariksi
Teollisuus käyttää "N"-merkintää kuvaamaan kuparin puhtautta. Numero ennen N tarkoittaa kuparipitoisuuden yhdeksänlukua. 4N kupari on 99,99 % kuparia ja 5N on 99,999 %. Alla olevassa taulukossa on yhteenveto elektroniikkavalmistuksessa olevista arvoista.
| Arvosana | Kuparipitoisuus | Epäpuhtauksien enimmäismäärä | Hapen ominaisuus | Tyypillisiä sovelluksia |
|---|---|---|---|---|
| 3N | 99,9 % | noin 1000 ppm | Ei tiukasti hallinnassa | Kiskot, kaapelit, yleisjohtimet |
| 4N OFHC | 99,99 % | noin 100 ppm | Alle 5 ppm | RF-komponentit, sputterointikohteet, juotoslanka |
| 5N | 99,999 % | noin 10 ppm | Hallittu | Tarkat PVD-kohteet, huippuluokan lankojen liitos |
| 6N | 99,9999 % | noin 1 ppm | Tiukasti hallittu | Puolijohdeliitännät, edistynyt kerrostus |
Kaksi viimeistä saraketta ansaitsevat erityistä huomiota. Happipitoisuus ja epäpuhtauksien jakautuminen ovat usein todellinen ero kahden saman nimellislaadun omaavan materiaalin välillä. Käytännössä tyhjiösulatetusta lähteestä peräisin oleva 5N kupari voi ylittää huonosti kontrolloidun linjan 6N kuparin kalvopinnoitusprosessissa, koska vian tyypillä ja jakautumisella on merkitystä yhtä paljon kuin epäpuhtauksien kokonaismäärällä.
Miksi 4N ei yksin riitä?
4N-sertifikaatti kertoo vain metallin puhtauden. Kupari, joka sisältää 99,99 % kuparia, voi silti pitää sisällään huomattavan määrän happea, jos se sulatetaan ja valetaan ilman tyhjiösuojausta. Tyhjöjuottamisen tai sputteroinnin aikana happi muodostaa sulkeumia tai onteloita, jotka näkyvät kalvovirheinä. Happeton korkean johtavuuden kupari lisää toisen vaatimuksen: happea pidetään yleensä alle 5 ppm:n. Ohutkalvo- ja tyhjiösovelluksissa happiraja on usein tärkeämpi kuin ero 4N:n ja 5N:n välillä.
Jäännösresistanssisuhde prosessisormenjäljenä
Jäännösresistanssisuhde eli RRR on huoneenlämpötilan resistanssin suhde resistiivisuuteen, joka on lähellä absoluuttista nollaa. Se heijastaa epäpuhtauksien ja kidevirheiden yhteisvaikutuksia. Hehkutetun erittäin puhtaan kuparin RRR-arvot ovat tyypillisesti 150-250, kun taas hiukkaskiihdyttimien ja tarkkuusmagneettien erikoislaadut voivat olla 500 tai enemmän. RRR on hyödyllinen, koska se on käyttäytymiseen pikemminkin kuin analyyttinen: se kaappaa kuparin lopullisen tilan sulatuksen, valun ja hehkutuksen jälkeen, joten kaksi palkkia, joilla on identtiset GDMS-raportit, voivat silti erota RRR:ssä. Kun toimittaja ei voi toimittaa RRR-tietoja, se on oikeutettu syy kysyä lisätietoja ennen sitoutumista.
Kuinka puhdasta kuparia tuotetaan
Tuotanto alkaa elektrolyyttisesti puhdistetulla kuparikatodilla, jonka puhtausaste on jo noin 99,99 %. 5N:n tai 6N:n saavuttaminen vaatii lisävaiheita: tyhjiösulatus ja kaasunpoisto haihtuvien epäpuhtauksien poistamiseksi, hallittu valu erottelun välttämiseksi ja puhdas työstö sekä hehkutus uudelleenkontaminaation estämiseksi.
Missä epäpuhtaudet säilyvät prosessissa
Rautaa, rikkiä, fosforia ja hopeaa voi jäädä pieniä määriä elektrolyyttisen jalostuksen jälkeen, ja happea tai typpeä voi joutua takaisin sulatuksen aikana, jos uunin ilmakehää ei hallita. Jokainen epäpuhtaus toimii eri tavalla: happi alentaa johtavuutta ja aiheuttaa sisäistä hapettumista, fosfori muuttaa uudelleenkiteytyskäyttäytymistä ja rautahiukkaset aiheuttavat pintavirheitä kerrostuneissa kalvoissa. Prosessin ohjaus määrittää siten lopputuotteen laadun enemmän kuin pelkkä lopullinen määritys.
Tyypillisten erittäin puhtaiden kuparilaatujen sallimat epäpuhtaudet
3N 1000 ppm
4N 100 ppm
5N 10 ppm
6N 1 ppm
Ero 99,9 %:n ja 99,9999 %:n välillä näyttää pieneltä paperilla, mutta sallitut epäpuhtaudet putoavat 1000 ppm:stä 1 ppm:iin.
Tyhjiösulatus poistaa sinkin, lyijyn, vismutin ja muut haihtuvat alkuaineet, jotka muuten jäisivät erillisinä inkluusioina. Se myös suojaa sulaa hapelta ja typeltä, jotka ovat yleisimmät uudelleensaastumisen lähteet. Sulamisen jälkeen kupari valetaan aihion tai harkon muotoon kutistumisonteloita ja erottelua vähentävillä tekniikoilla, ja myöhempi valssaus tai taonta ajoitetaan siten, että epäpuhtaudet eivät palaa työkalupinnoilta.
Ensiarviointia varten sertifioitu korkean puhtauden kupariharkko on käytännöllisin muoto. Harkko voidaan jäljittää tiettyyn sulatteeseen, ottaa näyte riippumatonta testausta varten ja sitten valssata tai suulakepuristaa omien tarpeidesi mukaan, mikä antaa sinulle hallinnan sen sijaan, että luottaisit yleiseen varastovarastoon.
Tukkumyynti kupariharkon valmistaja, kupariharkon yritys- Ningbo Chuangrun New M Ningbo Chuangrun on kupariharkon valmistaja ja kupariharkon valmistaja, kupariharkkomme on suunniteltu tarkkuussovelluksiin, täyttää... Näytä tuote → Kun vaaditaan erittäin puhdasta kuparia
Kuparin puhtauden todellinen vaikutus näkyy sovellusvaiheessa. Puolijohteiden yhteenliittämisen metalloinnissa kupari korvasi alumiinin, koska sen pienempi resistiivisyys parantaa kytkentänopeutta ja vähentää virrankulutusta. Fyysiseen höyrypinnoitukseen käytetyt sputterointikohteet vaativat tiukkaa puhtausvalvontaa, koska kohteen epäpuhtaudet siirtyvät kasvavaan kalvoon ja niistä tulee laitevikoja.
Sama logiikka pätee radiotaajuusonteloihin, aaltoputkiin ja tyhjiöelektronilaitteisiin. Kupari, jolla on alhainen happipitoisuus ja korkea RRR, pitää sisäpintojen resistanssin alhaisena, mikä tarkoittaa suoraan vähemmän kuumenemista ja signaalihäviöitä korkealla taajuudella.
Kolme markkinaa, jotka määrittelevät eritelmän
- Puolijohteiden valmistus tyypillisesti määrittelee 5N tai enemmän yhteenliittämis- ja sulkukerrosprosesseissa, joissa metallikontaminaatio vaikuttaa suoraan tuottoon.
- Litteä näyttö ja aurinkoenergia tuotannossa käytetään yleisesti 4N - 5N kuparikohteita läpinäkyviin johtaviin kerroksiin ja elektrodipinopinnoitukseen.
- Uudet energiajärjestelmät , mukaan lukien sähköajoneuvojen akkukokoonpanot ja suurvirtalatausinfrastruktuuri, luottavat tasaiseen johtavuuteen ja vakaaseen kosketusresistanssiin kiskoissa, liittimissä ja moduuleissa.

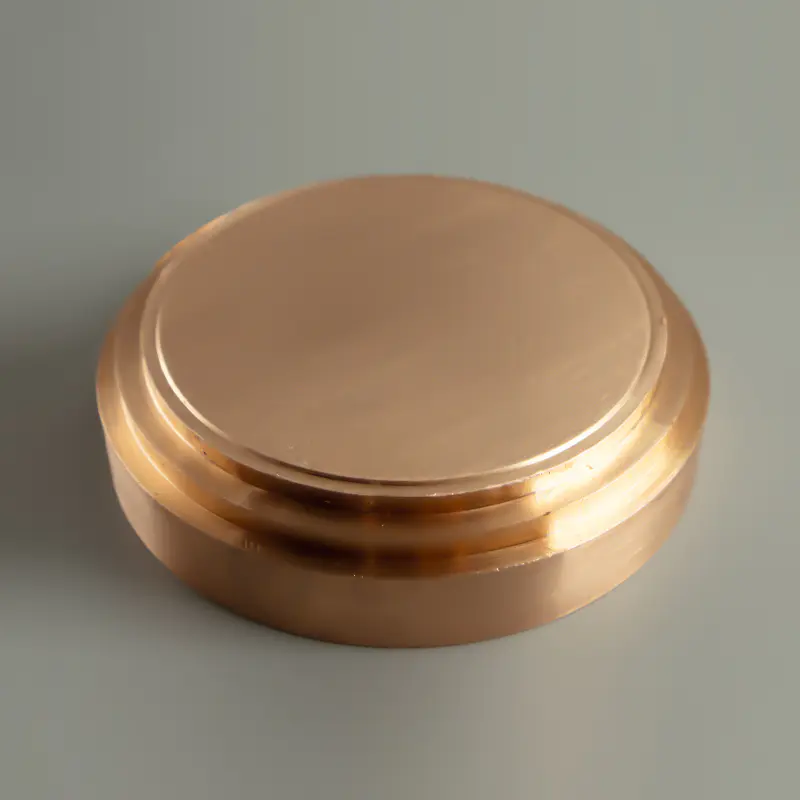

Kaikissa näissä tapauksissa ostaja ei osta kuparia hyödykkeenä. Ne ovat ostoennustettavuus: sama puhtaus, raerakenne ja käsittelyvaste erä erän jälkeen. Jos olet pätevä materiaali talletukseen, a kupariruiskutuskohde dokumentoiduilla puhtaus-, tiheys- ja raekokotiedoilla on oikea arviointiyksikkö, koska se testaa materiaalia todellisissa prosessiolosuhteissa.
Tukkukaupan kuparikohdevalmistaja, kuparikohdeyritys - Ningbo Chuangrun Uusi Ningbo Chuangrun on kuparikohdevalmistaja ja kuparikohdeyritys, kuparikohdemme on suunniteltu tarkkuussovelluksiin,... Näytä tuote → Mitä tulee tarkistaa ennen erittäin puhtaan kuparin ostamista
Tarkastusasiakirjat ja testausmenetelmät
Etsi kvantitatiivisia tuloksia, älä etikettiä. Metalliset epäpuhtaudet tulee raportoida hehkupurkausmassaspektrometrialla (GDMS) tai ICP-MS-analyysillä ja arvot miljoonasosina kullekin elementille. Happi ja typpi tulee mitata erikseen poltto- tai inerttikaasufuusioanalysaattoreilla, koska kaasun epäpuhtaudet käyttäytyvät eri tavalla kuin metalliset ja vaativat erilaisen testausmenetelmän.
Erän jäljitettävyys ja prosessihistoria
Jokaisen harkon, tangon, putken tai kohteen tulee viitata sen sulamis- ja valunumeroihin. Jäljitettävyydellä on merkitystä, kun loppupään prosessi epäonnistuu: tehdasraportti on ensimmäinen todiste, jonka esität ymmärtääksesi, onko materiaalissa, työkalussa vai prosessissa vika. ISO9001:n ja IATF16949:n alaisena toimivat toimittajat pitävät tätä dokumentaatiota yleensä vakiokäytäntönä.
Mekaaninen kunto ja muoto
Pyydä hehkutettuja tai työstettyjä ominaisuuksia seuraavasta prosessistasi riippuen. Kovuus, raekoko ja sisäinen jännitys vaikuttavat kaikki koneistuskäyttäytymiseen ja lopullisen komponentin suorituskykyyn. Muoto on yhtä käytännöllinen: a kupari sauva sopii koneistuspohjaiseen tuotantoon, kun taas levy-, putki- ja kohdemuodot kattavat useimmat muut reitit.
Tukkukaupan kuparitangon valmistaja, kuparitankoyritys - Ningbo Chuangrun New Mater Ningbo Chuangrun on kuparitankovalmistaja ja kuparitankoyritys, kuparitankomme on suunniteltu tarkkuussovelluksiin, täyttää... Näytä tuote → Pakkaus ja varastointi
Älä myöskään aliarvioi pakkausta. Erittäin puhdas kupari hapettuu hitaasti huoneenlämmössä kosteassa ilmassa, jolloin pinta ruskeaa ja muodostuu sähköä johtamattomia kalvoja. Toimittajat, jotka toimittavat suljetuissa typellä tyhjennetyissä pakkauksissa tai kalvokääreissä, joissa on kuivausainetta, osoittavat ymmärtävänsä materiaalin. Jos sauva tai maali saapuu näkyvillä oksideilla, varastointihistoria on jo epäilyttävä.
Ostaminen tuottajalta, joka valvoo puhdistusta, sulatusta, valua ja käsittelyä yhdessä laitoksessa, lyhentää pätevöintiaikaa ja säilyttää erän sakeuden saman katon alla. Ningbo Chuangrun New Materialsilla on viisi tuotantolaitosta ja se kattaa koko ketjun sisäisesti, mikä antaa asiakkaille yhden pisteen vastuun puhtaudesta sulatuksesta valmiiseen muotoon ja yksinkertaisempaan viestintään, kun tekniset tiedot muuttuvat.
Usein kysytyt kysymykset
Onko 4N kupari sama kuin happiton kupari?
Nro 4N tarkoittaa metallin puhtautta 99,99 %. Happiton on erillinen happipitoisuuden rajoitus. Yleinen yhdistelmä on OFHC-kupari, joka on sekä 99,99% puhdasta että olennaisesti hapetonta.
Mitkä testimenetelmät vahvistavat kuparin puhtauden?
Luotettavin yhdistelmä on GDMS tai ICP-MS metalliepäpuhtauksille ja inerttikaasufuusioanalyysi hapelle, typelle ja vedylle. Hyödyllinen raportti luettelee jokaisen elementin miljoonasosina sen sijaan, että näyttäisi vain kokonaispuhtausluvun.
Tarvitseeko jokainen sovellus 6N kuparia?
Ei. Korkeampi puhtaus nostaa kustannuksia ja lisää käsittelyvaikeuksia. Useimmat elektroniset komponentit toimivat 4N- tai 5N-laatujen kanssa; 6N on varattu herkimmille puolijohde- ja kehittyneille kerrostussovelluksille, joissa yksi miljoonasosa-epäpuhtaus voi muuttaa laitteen suorituskykyä.
Miksi kaksi saman nimellislaadun erää käyttäytyivät eri tavalla prosessissamme?
Todennäköisiä syitä ovat erot happipitoisuudessa, raerakenteessa tai sisäisessä jännityksessä aikaisemmasta työstämisestä ja hehkutuksesta. Kaksi 4N-materiaalia voivat käyttäytyä eri tavalla, jos toinen on tyhjiösulatettu ja toinen ei, joten prosessihistoria ansaitsee yhtä paljon huomiota kuin puhtaustodistus.
Miksi erittäin puhdas kupari on kalliimpaa kuin tavallinen kupari?
Hintaero tulee laitteista, energiasta ja todennuksesta. Tyhjösulatus, kontrolloitu valu, korkearesoluutioinen analyyttinen testaus ja tiukempi saanto lisäävät kustannuksia. Korkeampi puhtaus tarkoittaa myös pienempää toleranssia romulle tai prosessipoikkeamille, joten valmistaja ottaa enemmän sisäistä korjausta ennen materiaalin toimitusta.
